안녕하세요! 저는 플랜지 글로브 밸브 공급업체로서 이 밸브의 검사 항목에 대해 자주 질문을 받습니다. 그래서 저는 여러분과 몇 가지 통찰력을 공유하기 위해 이 블로그를 작성해야겠다고 생각했습니다.

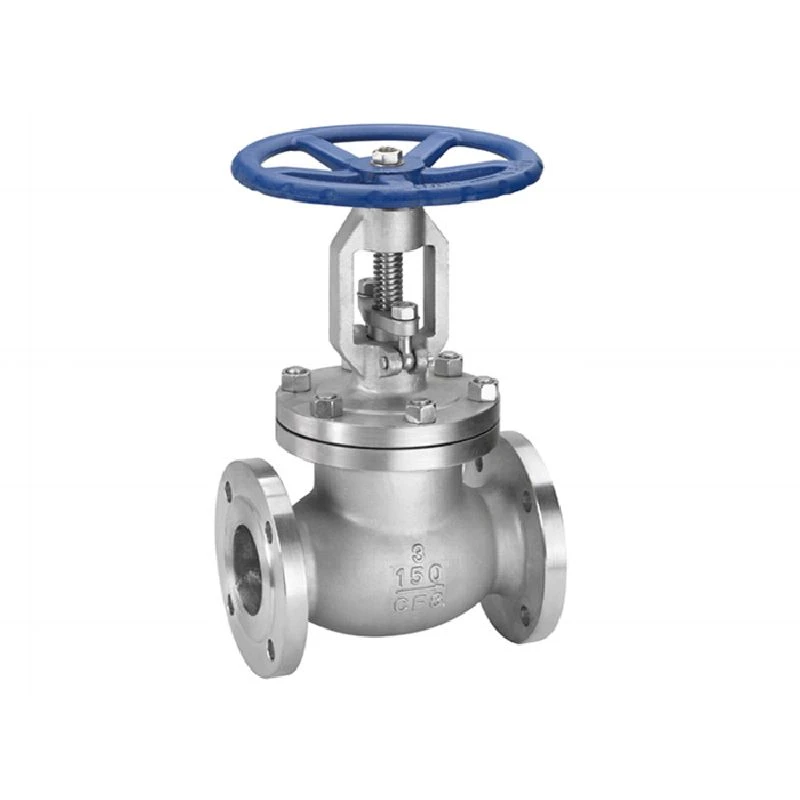

먼저 플랜지 글로브 밸브(Flange Globe Valve)가 무엇인지부터 이야기해 보겠습니다. 유체의 흐름을 제어하기 위해 다양한 산업 분야에서 일반적으로 사용되는 일종의 밸브입니다. 플랜지 연결을 사용하면 설치 및 제거가 쉽고 안정적인 차단 기능을 제공할 수 있습니다.
육안검사
플랜지 글로브 밸브 검사의 첫 번째 단계는 육안 검사입니다. 밸브를 위에서 아래로 살펴보아야 합니다. 외부 표면에 균열, 찌그러짐, 긁힘 등의 손상 흔적이 있는지 확인하세요. 밸브 본체에 균열이 생기면 누출이 발생할 수 있는데, 이는 어떤 시스템에서도 절대 일어나서는 안 되는 일입니다. 또한 플랜지 면을 살펴보세요. 매끄럽고 흠집이나 부식이 없어야 합니다. 플랜지 면이 손상되면 설치 시 제대로 밀봉되지 않아 온갖 문제가 발생할 수 있습니다.
밸브 스템은 육안으로 검사해야 할 또 다른 중요한 부분입니다. 구부러지지 않고 곧게 펴져야 합니다. 스템이 구부러지면 밸브가 제대로 열리고 닫히지 못할 수 있습니다. 핸드휠도 확인해보세요. 줄기에 단단히 부착되어야 하며 느슨해지지 않아야 합니다. 핸드휠이 느슨하면 밸브를 효과적으로 작동하기가 어렵습니다.
치수검사
다음은 치수검사입니다. 밸브가 필수 치수를 충족하는지 확인해야 합니다. 밸브 본체의 길이, 너비, 높이를 측정합니다. 이러한 치수는 밸브가 기존 파이프라인 시스템에 맞는지 여부를 결정하기 때문에 중요합니다. 플랜지 치수도 매우 중요합니다. 볼트 구멍 패턴, 볼트 직경, 플랜지 두께를 확인하세요. 플랜지 치수가 맞지 않으면 밸브를 파이프라인에 올바르게 연결할 수 없습니다.
밸브 시트와 디스크도 치수 검사의 핵심 구성 요소입니다. 시트는 디스크와 잘 밀봉되도록 올바른 직경과 깊이를 가져야 합니다. 디스크는 시트에 꼭 맞아야 합니다. 이러한 부품의 치수에 차이가 있으면 밸브가 닫힐 때 누출이 발생할 수 있습니다.
압력 테스트
압력 테스트는 플랜지 글로브 밸브의 중요한 검사 항목입니다. 시스템의 압력을 견딜 수 있는지 확인하려면 밸브를 테스트해야 합니다. 압력 테스트에는 수압 테스트와 공압 테스트의 두 가지 주요 유형이 있습니다.
수압 테스트에서는 밸브에 물을 채운 다음 지정된 수준까지 압력을 가합니다. 압력은 일반적으로 시스템의 정상 작동 압력보다 높습니다. 그런 다음 특정 기간(보통 약 10~15분) 동안 압력을 유지하고 누출이 있는지 확인합니다. 누출이 있는 경우 밸브에 문제가 있다는 의미이므로 수리하거나 교체해야 합니다.
반면에 공압 테스트는 물 대신 공기나 가스를 사용합니다. 이는 일부 식품이나 의약품 응용 분야와 같이 밸브에 물을 채울 수 없을 때 자주 사용됩니다. 절차는 수압시험과 비슷하지만, 누수보다 가스 누출이 더 위험할 수 있으므로 각별히 주의해야 합니다.
흐름 용량 테스트
밸브가 시스템에서 필요한 유량을 처리할 수 있는지 확인하려면 유량 용량 테스트가 중요합니다. 다양한 개방 위치에서 밸브를 통과하는 유체의 유량을 측정합니다. 이는 다양한 작동 조건에서 밸브가 어떻게 작동하는지 이해하는 데 도움이 됩니다.
밸브는 원활하고 제어 가능한 흐름을 제공할 수 있어야 합니다. 흐름이 너무 제한적이거나 난류가 심한 경우 시스템에 문제가 발생할 수 있습니다. 예를 들어 에너지 소비가 증가하거나 파이프라인의 다른 구성 요소가 손상될 수 있습니다.
씰링 성능 검사
씰링 성능은 플랜지 글로브 밸브에 매우 중요합니다. 밸브가 닫혀 있을 때 밸브가 누출을 방지할 수 있는지 확인하려고 합니다. 밀봉 성능을 테스트하는 방법에는 여러 가지가 있습니다. 일반적인 방법 중 하나는 압력 유지 테스트를 사용하는 것입니다. 밸브를 닫고 한쪽에 압력을 가한 다음 일정 시간 동안 다른 쪽의 압력 강하가 있는지 확인합니다.
또 다른 방법은 버블 테스트를 사용하는 것입니다. 밸브의 밀봉 표면에 비눗물을 바르면 누출이 있으면 거품이 형성됩니다. 이는 작은 누출을 감지하는 간단하고 효과적인 방법입니다.
재료 검사
밸브에 사용된 재료를 검사하는 것도 중요합니다. 밸브 본체, 스템, 디스크 및 기타 구성 요소는 해당 용도에 적합한 고품질 재료로 제작되어야 합니다. 예를 들어, 부식성 환경에서는 스테인레스 스틸과 같이 부식에 강한 소재를 사용해야 합니다.
재료 인증서를 확인하여 재료가 필수 표준을 충족하는지 확인하십시오. 또한 초음파 검사나 자분탐상 검사와 같은 비파괴 검사 방법을 사용하여 재료의 내부 결함을 확인할 수도 있습니다.
다른 글로브 밸브와의 비교
글로브 밸브에는 다음과 같은 다양한 유형이 있습니다.Y형 글로브 밸브. Y형 글로브 밸브는 플랜지 글로브 밸브와 디자인이 다릅니다. 이 제품은 Y자 모양의 본체를 갖고 있어 일부 응용 분야에서 더 나은 흐름 특성을 제공할 수 있습니다.
우리의플랜지 글로브 밸브안정적인 플랜지 연결과 쉬운 설치로 유명합니다. 특별한 밀봉 기능을 갖춘 밸브를 찾고 계시다면,주강 벨로우즈 씰 글로브 밸브좋은 선택이 될 수도 있습니다. 벨로우즈 씰은 특히 엄격한 환경 또는 안전 요구 사항이 있는 응용 분야에서 누출에 대한 추가 보호 계층을 제공할 수 있습니다.
플랜지 글로브 밸브를 선택하는 이유
우리는 플랜지 글로브 밸브에 자부심을 갖고 있습니다. 우리는 우리가 공급하는 모든 밸브가 최고 품질 표준을 충족하는지 확인하기 위해 엄격한 검사 절차를 따릅니다. 당사의 밸브는 고품질 재료로 제작되었으며 내구성이 뛰어나도록 설계되었습니다. 소규모 프로젝트 또는 대규모 산업 응용 분야에 밸브가 필요한지 여부에 관계없이 우리가 도와드리겠습니다.
플랜지 글로브 밸브 시장에 있거나 검사 항목이나 밸브 자체에 대해 궁금한 점이 있으면 언제든지 문의하세요. 우리는 항상 귀하의 필요에 맞는 올바른 선택을 할 수 있도록 도와드립니다. 귀하의 밸브 요구 사항에 대한 대화를 시작하고 우리가 어떻게 협력할 수 있는지 알아보십시오.
참고자료
- 밸브 핸드북, 4판
- 밸브 검사 및 테스트에 대한 ASME 표준
